SJD-Y系列智能電機保護器有效的應用于水泥企業的發電廠
發布時間：2022-05-09 20:46
摘要：SJD-Y系列智能電機保護器廣泛應用于水泥企業的發電廠，而水泥生產企業屬于高能耗、高污染、大批量、連續不間斷工作需要的設備行業，電動機作為水泥行業設備的動力源，安全、穩定、可靠地運行，對水泥行業的穩定生產起著至關重要的作用。
1.項目說明
1.項目說明
隨著現代水泥工業生產規模的增加，生產設備也越來越大，因此拖動電機的功率也越來越大。水泥廠的生產過程復雜。水泥生產過程可概括為原料制備（一次粉磨）、熟料煅燒（一次煅燒）和水泥粉磨（二次粉磨）。因此，低壓電機作為水泥生產過程中最常用的單元，數量眾多，類型復雜。隨著科學技術的不斷進步和過程控制流程的不斷完善，尤其是自動化生產的要求，迫切需要開發和完善電機的控制和保護設備。實現生產全過程自動化和大型機械遠程控制、遠程測量、遠程調整、故障診斷和集中控制等功能。海螺水泥廠的客戶來我們這里購買了SJD-Y系列智能電機保護器，系統技術。
2.產品介紹
SJD-Y系列智能電動機保護器（以下簡稱保護器）能保護電動機運行過程中的各種故障情況，并具有SOE故障事件記錄功能，便于現場維護人員查找故障原因。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制單元聯網系統。實現對電機運行的遠程監控。
3.保護器功能
1、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護。
2、堵轉保護：當三相電流均達到或超過整定值的堵轉電流時，動作時間≤0.5S（默認值為4Ie）。
3、短路保護：任意一相電流均達到或超過8Ie電流時，動作時間≤0.2S。
4、斷相保護：任意一相斷相時，動作時間≤2S。
5、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。
6、漏電保護；當電機漏電電流≥漏電流整定值，動作時間≤0.2S（默認值為50MA）。
7、過壓保護：工作電壓≥過壓電壓整定值，動作時間≤5S。
8、欠壓保護：工作電壓≤欠壓電壓整定值，動作時間≤10Sv。
9、通訊功能：4~20MA標準電流輸出信號，RS485串行通訊。
10、控制功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。
11、追憶功能：可存儲近期電機鎖發生的三次故障原因，并可按移位鍵取出最后一次電機發生的故障代號，再按一次顯示前一次故障代號。
2.產品介紹
SJD-Y系列智能電動機保護器（以下簡稱保護器）能保護電動機運行過程中的各種故障情況，并具有SOE故障事件記錄功能，便于現場維護人員查找故障原因。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制單元聯網系統。實現對電機運行的遠程監控。
3.保護器功能
1、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護。
2、堵轉保護：當三相電流均達到或超過整定值的堵轉電流時，動作時間≤0.5S（默認值為4Ie）。
3、短路保護：任意一相電流均達到或超過8Ie電流時，動作時間≤0.2S。
4、斷相保護：任意一相斷相時，動作時間≤2S。
5、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。
6、漏電保護；當電機漏電電流≥漏電流整定值，動作時間≤0.2S（默認值為50MA）。
7、過壓保護：工作電壓≥過壓電壓整定值，動作時間≤5S。
8、欠壓保護：工作電壓≤欠壓電壓整定值，動作時間≤10Sv。
9、通訊功能：4~20MA標準電流輸出信號，RS485串行通訊。
10、控制功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。
11、追憶功能：可存儲近期電機鎖發生的三次故障原因，并可按移位鍵取出最后一次電機發生的故障代號，再按一次顯示前一次故障代號。

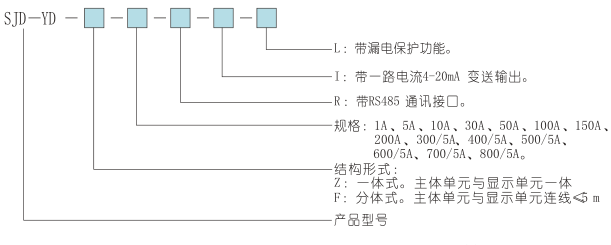

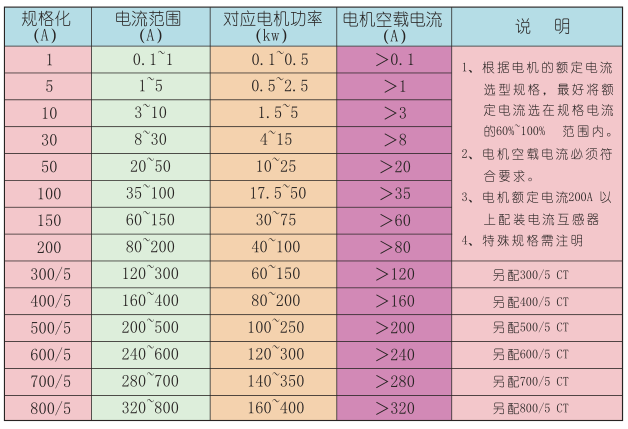

4.保護器選型表

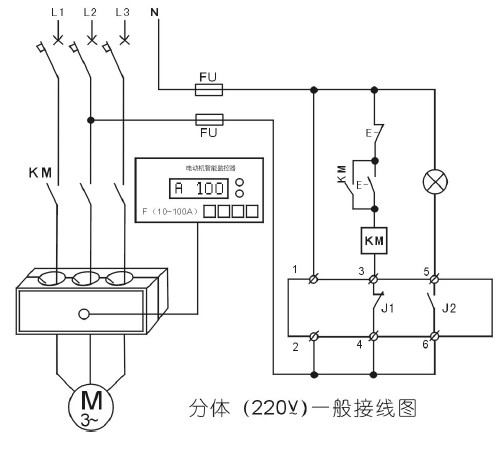

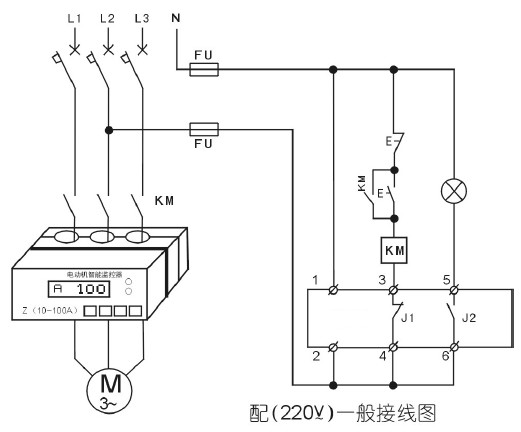

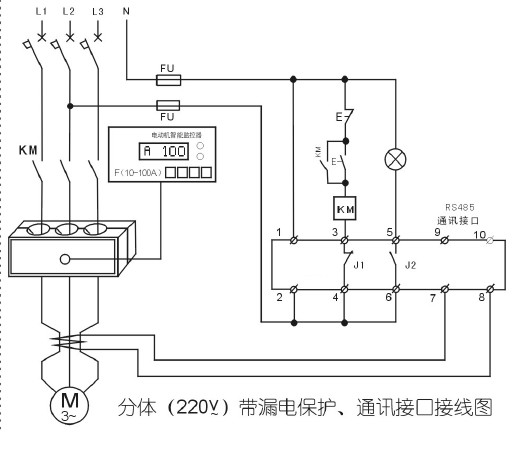

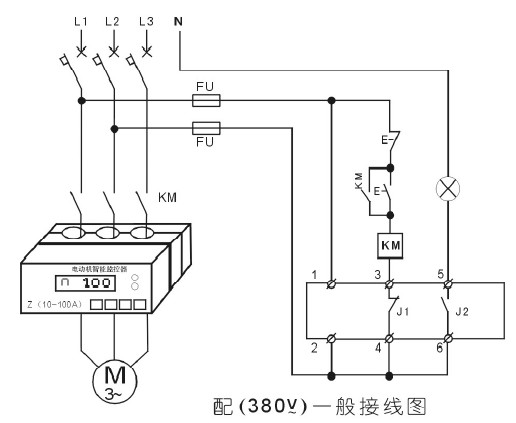

5.保護器接線圖
6.結論
隨著電子技術和通信技術的發展。電動機保護器正朝著多樣化的方向發展，電動機保護器在水泥企業中的應用越來越廣泛，合理選擇保護裝置和電氣設備的保護裝置，可以提高設備運行的可靠性，可以防止和停止電動機燒毀，同時減少因非計劃停車造成的損失，降低企業的生產成本。
